Цифровые устройства приема и передачи сигналов по ВОЛС

В журнале Технологии Защиты ТЗ № 1-2010 была рассмотрена возможностях передачи по ВОЛС аналогового сигнала. Были рассмотрены некоторые из основных понятий передачи сигналов по оптоволоконному кабелю. В этом номере остановимся на таком понятии, как оптический бюджет (или энергетический потенциал линии).

Оптический бюджет - разность между оптической мощностью передатчика и чувствительностью приемника, выраженная в дБ. Это паспортная информация, которую производитель должен указывать в сопроводительной технической документации на свое оборудование.

Расчет бюджета оптических потерь происходит на последнем этапе проектирования. Цель его - определить величину потерь для наихудшего пути прохождения сигнала (самого длинного или с наибольшим количеством соединений). Это один из важнейших этапов проектирования, позволяющий выявить необходимые технические характеристики используемого оборудования и других элементов ВОЛС. Расчет достаточно прост и состоит в суммировании потерь в децибелах всех компонентов тракта, в том числе затухания в кабеле и на всех видах соединений. В зависимости от полученного результата может потребоваться замена выбранного для тракта передачи оборудования на более мощное или с большей рабочей длиной волны. Если суммарное затухание линии больше оптического бюджета - проектируемая система работать не будет. Поэтому часто бывает нужно сделать оценку заранее, учитывая каждый компонент линии.

Упрощенно это можно представить себе в виде следующей схемы:

Потери, вносимые различными элементами ВОЛС
Рис. 1. Потери, вносимые различными элементами ВОЛС

Типовые значения потерь в пассивных компонентах тракта приведены в таблице

ИСТОЧНИК ПОТЕРЬ ПОТЕРИ
КОННЕКТОРЫ:
ST
FC/PC

1,0 дБ
0,75 дБ
ОПТОВОЛОКНО:
Многомодовое 850 нм 2,5 дБ/км
Многомодовое 1300 нм
Одномодовое1310 нм
Одномодовое 1550 нм
0,8 дБ/км
0,35 дБ/км
0,22 дБ/км
НЕРАЗЪЕМНОЕ СОЕДИНЕНИЕ:
Сплайс
Сварка
Трубка с термоусадкой

0,5 дБ
0,2 дБ
2,0 дБ
Патч-панель 2,0 дБ
Старение оборудования 3,0 дБ

Например, при соединении ТВ-камеры и монитора многомодовым кабелем длиной 1 км с одним сплайс-соединением и оконцованного ST-коннекторами расчетная величина потерь на длине волны 850 нм составит 1,0 + 1,0 + 2,5 + 0,5 = 5 дБ. В системе обычно предусматривают запас в 3 дБ на неизбежное снижение мощности излучателя и старение линии во времени. Таким образом, прогнозируемые потери в линии связи не превысят 8 дБ, что позволяет использовать сравнительно маломощный передатчик с оптическим бюджетом в 10 дБ. Увеличение длины кабеля до 2 км при той же мощности передатчика повлечет за собой необходимость перехода на большую длину волны.

Помощь в расчете оптического бюджета вам могут оказать калькуляторы, часто размещаемые производителями и торгующими организациями на своих сайтах.

ЦИФРОВАЯ ПЕРЕДАЧА

Передавать и принимать сигналы по ВОЛС с помощью аналогового оборудования бывает достаточно сложно. Применение оцифровки сигналов позволяет добиться гораздо лучших результатов.

Использование цифровых приемников/передатчиков обес¬печивает передачу следующих видов сигналов:

  • видео;
  • аудио;
  • видео + аудио;
  • сигналы управления;
  • видео + сигналы управления;
  • видео + сигналы управления + аудио;
  • видео + сигналы управления + 10/100 М;
  • видео + сигналы управления + состояние контактов + телефония +10/100 М

Для передачи могут использоваться как многомодовые, так и одномодовые волокна.

Принципиальным отличием цифрового оборудования от аналогового является наличие функции аналого-цифрового преобразования в передатчике и цифро-аналогового преобразования в принимающем устройстве. АЦП (аналого-цифровой преобразователь) преобразует непрерывный аналоговый сигнал в последовательность "0" и "1". Обратную операцию производит цифро-аналоговый преобразователь (ЦАП). Большое влияние на качество передаваемых сигналов имеет качество устройств оцифровки (АЦП и ЦАП) применяемых при сборке приемников и передатчиков по ВОЛС.

Схема

Одним из наиболее принципиальных различий между аналоговым и цифровым сигналом, кроме непосредственно формы, является иммунитет к шумам. Цифровой сигнал в электронной форме также подвержен воздействию шума, как и аналоговый. Но цифровые сигналы могут иметь только два значения: нуль и единицу. Шум будет воздействовать на сигнал только в том случае, если его величина достигнет уровней, которые могут превзойти помехоустойчивость цифровых схем, определяющих равенство сигнала нулю или единице. Это означает, что цифровые сигналы допускают аккумуляцию шума до более высокого уровня по сравнению с аналоговыми видеосигналами, поэтому мы считаем, что цифровые сигналы фактически имеют иммунитет к шумам. В конечном счете это дает увеличение расстояния передачи, высокую помехозащищенность и отсутствие искажений сигнала, т. е. более высокое качество изображения.

Другое важное преимущество цифрового видеосигнала - это возможность цифровой обработки и хранения информации. Под этим подразумевается его сжатие, различные коррекции и т. д. без ухудшения качества изображения. Крайне существенным является то, что копия и оригинал ничем не отличаются по качеству изображения. Сколько бы копий цифрового изображения мы ни делали, качество всегда будет оставаться таким же, как у оригинала. Еще одним преимуществом цифрового видео является возможность проверки подлинности копии. Эта функция часто называется нанесением водяных знаков (water-mark) и позволяет защитить информацию, записанную в цифровой форме от подделки, что бывает крайне важно при использовании систем CCTV. Широкое применение различных способов мультиплексирования также можно отнести к преимуществам передачи сигналов в цифровом виде.

ТЕХНОЛОГИИ МУЛЬТИПЛЕКСИРОВАНИЯ

Мультиплексирование позволяет передавать по одному оптоволоконному кабелю большое количество сигналов (видео- и аудиоинформация, состояние тревожных датчиков, сигналы управления камерами).

Основные виды мультиплексирования при передаче цифровых сигналов:

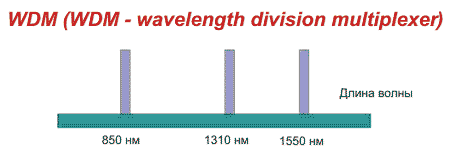

WDM (WDM - wavelength division multiplexer) - мультиплексирование с разделением по длине волны - технология, позволяющая одновременно передавать несколько информационных каналов по одному оптоволокну на разных частотах.

WDM

DWDM (Dense Wave Division Multiplexing) - системы, обеспечивающие увеличение скорости передачи по одному волокну до терабитных величин. В основу системы DWDM положен принцип волнового мультиплексирования с фиксированной сеткой длин волн с "шагом" 10 нм.

DWDM

CWDM (coarse wavelength division multiplexer) - упрощенный вариант DWDM. Разделение каналов является неплотным (грубым, coarse). В настоящее время выпускаются CWDM-системы с 16 каналами (в диапазоне волн от 1310 до 1610 нм) с "шагом" 20 нм.

SWDM

Лазеры, используемые в DWDM-системах, имеют большую избирательность (полезную мощность) и, как следствие, большее расстояние передачи, меньший "шаг" между передаваемыми каналами, более высокие требования к спектральным характеристикам. В системах видеонаблюдения, построенных на основе оптоволоконной техники, широкое распространение получили системы CWDM как соответствующие требованиям CCTV и имеющие меньшую стоимость.

Юрий Иванов, инженер отдела технической поддержки компании "В1 электронике"
